MXB-63斜盘式伺服变量柱塞泵

2022-12-10
0
MXB-63斜盘式伺服变量柱塞泵
详细介绍:

柱塞泵厂家

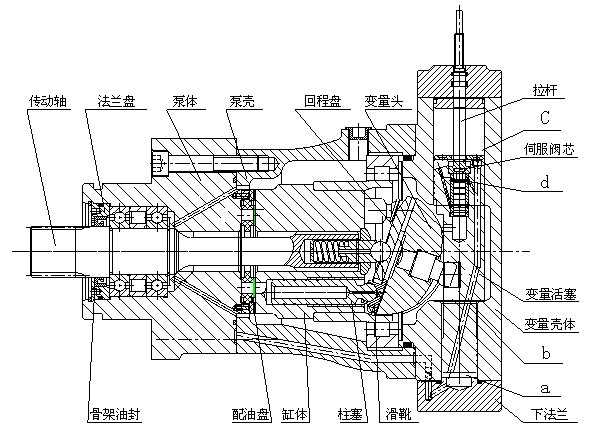

主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。

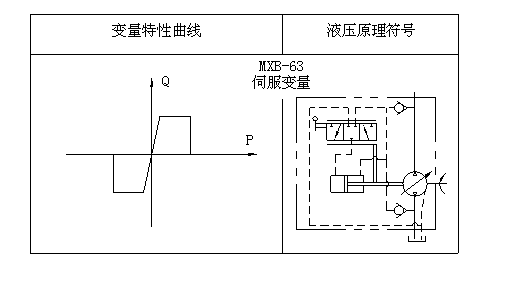

MXB泵的输出变量是通过机动或手动的方法,利用主体部分在工作中输出的高压油,操纵伺服变量机构来达到变量目的.斜盘式柱塞泵变量头可以上下倾斜,故工作中的油流可换向.

变量原理如下:从泵体出油口引出的高压油,经泵体、泵壳中的流道,由下法兰进入变量壳体的下腔a。当拉杆向下移动时,推动伺服阀芯向下移动,则a腔的高压油经通道b进入上腔c,推动变量活塞向下移动,带动销轴,使变量头绕中心旋转,从而倾角变化,使流量改变;当拉杆向上提时,通道b关闭,上腔c的高压油经通道d而卸压,产生的压差使变量活塞向上移动,从而实理变量。
