压力变量柱塞泵

2022-12-10

0次

详细介绍：

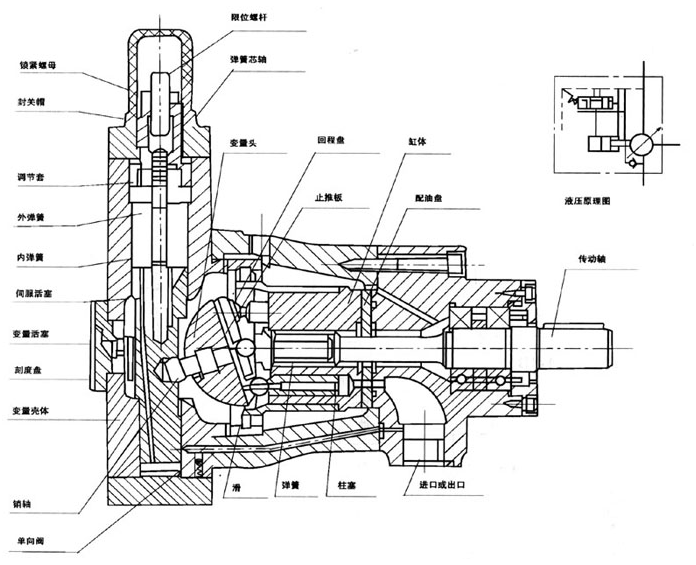

斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。

变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。其原因是斜盘式柱塞泵控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
