斜轴式轴向栓塞泵,因泵的缸体与传动轴有一倾角,故称为斜轴泵。该泵主要由泵壳体、缸体、连杆柱塞副、传动轴、配流盘、碟形弹簧、轴承组2和后盖9等组成。柱塞泵厂家传动轴由3个轴承支承,左侧的轴承组2主要承受轴向力,也承受的径向力,右侧的轴承为深沟球轴承,主要承受径向力。
连杆柱塞副装人缸体柱塞孔内,连杆的小球头与柱塞里的球窝相配合,连杆大球头由回程盘压在传动轴的球窝里。轴左端球头插人球面配流盘孔内,使得缸体比较好地绕着轴回转,右端球头和传动轴孔铰接。
缸体与配流盘之间采用球面配流,套在轴上的碟形弹簧将缸体压在配流盘上,缸体在旋转时有较好的密封性和自位性。当电动机或柴油机驱动传动轴旋转时,连杆与柱塞一起带动缸体旋转,同时柱塞还要在柱塞孔内作往复直线运动,这样柱塞底部的密闭工作容积就会发生周期性的增加与减小,通过配流盘完成吸压油过程。

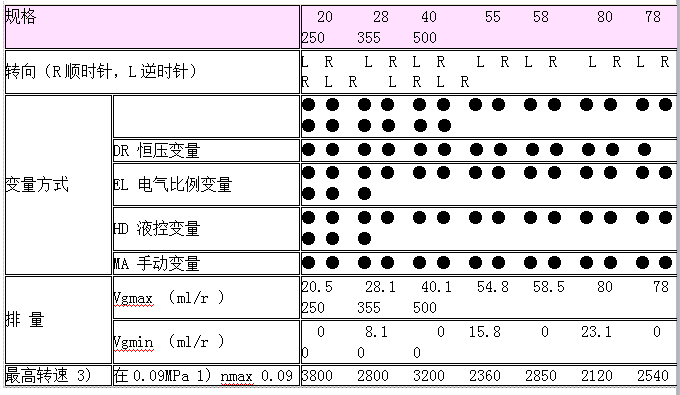

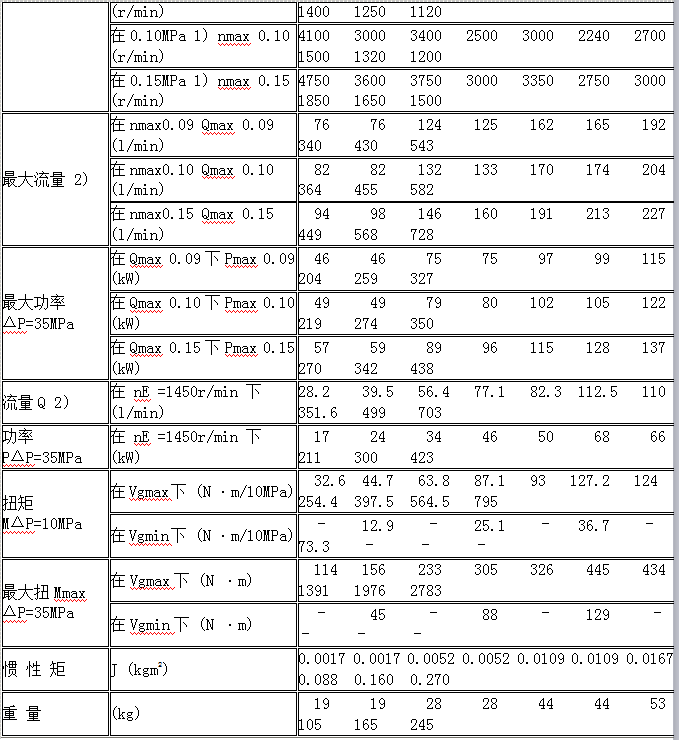

型号参数:
